断路器的工作原理是什么？断路器的作用是什么？
简介：在设计和安装电路时，通常会设计和安装电路保护装置，用于在电路中出现异常电流或电压时直接切断电路，从而保护电路和与之相连的电器的安全。断路器是一种电路保护装置，在电路异常时能直接切断电路。虽然日常家用电路中都有断路器，但我们对断路器的工作原理了解不多。下面详细介绍一下断路器的工作原理和断路器的作用。断路器的工作原理断路器的工作原理是当短路发生时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬间脱扣。过载时电流变大，发热量加剧，双金属片变形到一定程度推动机构运动。电流越大，动作时间越短。如果断路器是电子式的，则用变压器来采集各相电流的大小，并与设定值进行比较。当电流异常时，微处理器发出信号，使电子脱扣器驱动操作机构动作。断路器1的特性。采用漏斗型组合端子，接线简单可靠；可以方便地连接到母线上，通过附加的连接端子，进线或出线的端子容量可以达到35mm22 。触头系统采用银合金材料(银锡或银石墨)，真正做到了无熔焊。3.采用由动触头锁定件、引弧导板、磁吹金属片和金属灭弧栅片组成的快速灭弧系统。灭弧室内的金属栅多达13块，能快速灭弧，平均短路分断时间仅为0.0037秒。4.能量极限等级甚至高于3级(能量值只有3级的50%) 。5、选择性合作与保护。能与上级熔断器、塑壳断路器等产品形成良好的选择性保护。6.所有断路器均可满足IEC898标准，分断能力可达10KA(如在工业IEC947-2标准中使用时可达25KA7，断路器的跳闸特性为A、B、C、D，额定电流范围为0.3-125a 。可以应用于各种不同的应用范围。8.断路器的外壳由热固性材料制成，具有高耐热性、高冲击强度和高绝缘强度。9.断路器为标准模块化结构，体积小，重量轻；安装部件由金属片和弹簧制成，可以牢固地夹在35mm标准导轨上。10.断路器可以连接多种附件，如锁定手柄的锁定装置，可以防止无关人员操作断路器。此外，还有辅助开关、故障报警开关、分流脱扣器、欠压脱扣器等附件可供选择。断路器1的功能。控制功能。即根据运行需要，投入或切断部分电力设备或线路。2.保护作用。即当电力设备或线路发生故障时，继电保护和自动装置作用于断路器，迅速将故障部分切除出电网，保证电网非故障部分的正常运行。结论：通过以上在边肖的介绍，相信您对断路器的工作原理和功能有了一定的了解。断路器用于保护电路。电路保护装置能敏感地感觉到电路的异常变化。一旦电压或电流超限，它们会直接切断电路，达到保护电路的效果。断路器可以大大提高电路的安全性能，使其成为电路中非常重要的一部分。希望边肖的介绍可以帮助你了解断路器的工作原理和作用。

文章插图

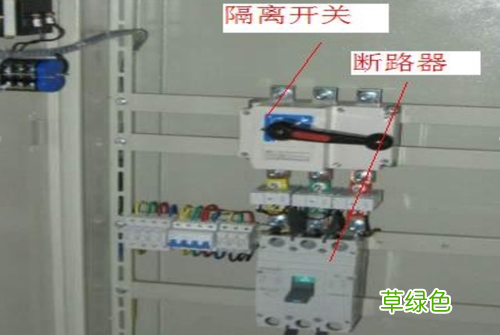

什么是断路器？
断路器是指切断电流的装置，相当于水龙头。它控制水流，而断路器控制电流。断路器主要用于保护短路
高压断路器的作用：断路器的作用是切断和接通负载电路，切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V的电弧，电流为1500-2000A，这些电弧可以拉伸到2m，仍然继续燃烧。短路时，大电流(一般10至12倍)产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬间脱扣。过载时，电流变大，发热量加剧，双金属变形到一定程度推动机构运动(电流越大，动作时间越短) 。因此，高压断路器可以保护电力系统。扩展信息：使用断路器的注意事项：1 。每年检查一次断路器安装现场的母线短路容量和断路器铭牌。2、每台断路器及其年动作次数应统计，正常操作次数和短路故障分断次数应分别统计。3.定期分析断路器运行情况，并做好记录备查，不断积累运行经验。运行分析的内容包括：(1)设备运行的异常现象、缺陷产生的原因和发展规律，总结发现、判断和处理缺陷的经验，从而进行事故预测。(2)事故和障碍发生后，分析故障原因和对策，总结经验教训。(3)根据设备和环境条件进行事故预测。4.发电厂和供电局应每年检查断路器反事故措施的落实情况，并增加新的反事故措施。来源：百度百科-高压断路器百度百科-断路器

文章插图
断路器的功能
断路器可用于分配电能，不经常启动异步电动机，保护电力线和电动机，并在发生严重过载或短路和欠压故障时自动切断电路。它们的功能相当于保险丝型开关和过热及过热继电器的组合。并且在切断故障电流之后
一般不需要变更零部件。目前，已获得了广泛的应用。断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。扩展资料：断路器的工作条件：1、周围空气温度：周围空气温度上限+40℃；○周围空气温度下限-5℃；周围空气温度24h的平均值不超过+35℃ 。2、海拔：安装地点的海拔不超过2000m 。3、大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较底温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度+25℃，并考虑到因温度变化发生在产品表面上的凝露。4、污染等级：污染等级为3级。参考资料：百度百科-断路器断路器分为哪几种？
“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。断路器的分类按产品极数分为二极（100A、160A、225A）、三极与四极。四极产品中中性极（N极）的型式分四种：A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分；B型：N极不安装过电流脱扣器，且N极与其它三极一起合分（N极先合后分）；C型：N极安装过电流脱扣器，且N极与其它三极一起合分（N极先合后分）；D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。按额定电流（A）分：NLM1-63为（6）、10、16、20、25、32、40、50、63A九极（6A规格无过载保护）；NLM1-100为（10）、16、20、25、32、40、50、63、80、100A十极；NLM1-225为100、125、140、160、180、200、225A七极；NLM1-400为225、250、315、350、400A五极；NLM1-630为400、500、630A三极：〔带（）为不推荐规格〕。按接线方式分为板前接线、板后接线、插入式接线三种。按过电流脱扣器型式分热动-电磁（复式）型、电磁（瞬时）型两种。按断路器是否带附件分带附件和不带附件两种：附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种，外部附件有转动手柄操作机构、电动操作机构、联锁机构及辅助装置的接线端子排等。************************************1.按灭弧介质的不同分类（1）油断路器：指触头在变压器油（断路器油）中开断，利用变压器油（断路器油）作为灭弧介质的断路器。（2）压缩空气断路器：以压缩空气作为灭弧介质和绝缘介质的断路器，弧所用的空气压力一般在1013～4052kPa （10～40atm）的范围内。（3） SF6断路器：以SF6气体作为灭弧介质，或兼作绝缘介质的断路器。（4）真空断路器：指触头在真空中开断，利用真空作为绝缘介质和灭弧介质的断路器，真空断路器需求的真空度在10-4 Pa以上。另外还有磁吹断路器、固体产气断路器等类型。2.按装设地点的不同分类（1）户外式：是指具有防风、雨、雪、污秽、凝露、冰及浓霜等性能，适于安装在露天使用的高压开关设备。（2）户内式：是指不具有防风、雨、雪、污秽、凝露、冰及浓霜等性能，适于安装在建筑物内使用的高压开关设备。3.按断路器的总体结构和其对地的绝缘方式不同分类（1）绝缘子支持型（又称绝缘子支柱式、支柱式）。这一类型断路器的结构特点是安置触头和灭弧室的容器（可以是金属筒也可以是绝缘筒）处于高电位，靠支持绝缘子对地绝缘，它可以用串联若干个开断元件和加高对地绝缘的方法组成更高电压等级的断路器。（2）接地金属箱型（又称落地罐式、罐式）。其特点是触头和灭弧空装在接地金属箱中，导电回路由绝缘套管引入，对地绝缘由SF6气体承担。4.按断路器在电力系统中工作位置的不同分类（1）发电机断路器。它主要用来切断发电机母线的短路故障。发电机断路器主要有3种类型：少油型、压缩空气型和SF 。型。少油型用于短路电流较小的回路，另两种断路器的开断能力很强。（2）输电断路器。工作于35kV及以上的输电系统中的断路器，这类断路器要求能进行自动重合闸，而且由于系统稳窟的需要应有较短的开断时间和自动重合闸的无电流间隔时间（O～2s）。此外输电断路器还要求有切断近区故障和空载长线的能力，如果是作为联络用断路器则还需要考虑失步开断能力。（3）配电断路器。工作于35kV以下的配电系统中，其额定电压为6～lOkV，额定电流为200～1250A，额定开断电流小，从保证供电的可靠性出发。这类断路器仍有自动重合闸要求，又因它对系统稳定的影响较小，自动重合闸的无电流间隔时间可以取得大些（0～5s），对开断时间的要求也可适当放宽。5.按SF6高压断路器的灭弧室结构特点分类单压式SF6断路器（1）定开距型。定开距灭弧室的构造是两个固定的金属喷嘴保持不变的开距，动触桥与绝缘材料制成的压气室一起运动，当动触桥金属离开喷嘴时，压气室内的高压力气体经电弧、喷嘴向外排出。（2）变开距型。GA1621变开距就是灭弧室内的触头开距，随压气室向下运动而逐渐加长，绝缘喷嘴通常采用聚四氟乙烯材料，6.按照断路器所用操作能源能量形式的不同分类操动机构（1）手动机构：指用人力合闸的机构。（2）直流电磁机构：指靠直流螺管电磁铁合闸的机构。（3）弹簧机构：指用事先由人力或电动机储能的弹簧合闸的机构。（4）液匪机构：指以高压油推动活塞实现合闸与分闸的机构。（5）液压弹簧机构：指用碟簧作为贮能介质、液压油作为传动介质。（6）气动机构：指以压缩空气推动活塞使断路器分、合闸的机构。（7）电动操动机构：用电子器件控制的电动机去直接操作断路器操动杆。

文章插图

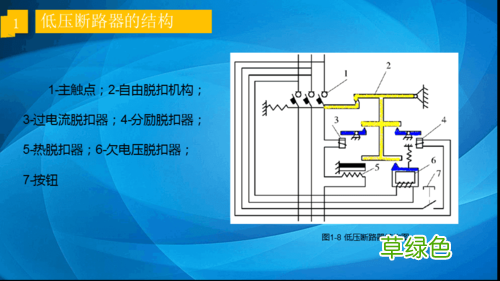

什么是断路器它有怎样的工作原理呢？
【断路器结构图及讲解断路器】大家知道什么是断路器吗?断路器就是一种可以实现电路开关的仪器设备，这种设备一般适用于安装在开关装置上的，可以实现电能分配。断路器的功能是比较单一的，主要作为电流的保护装置。大部分的电路里面都会安装断路器，断路器可以有效的防止电路烧坏或者电压过高引起的各种人为灾害。断路器有哪些作用呢?断路器是由什么东西组成的呢?下面小编就来为大家介绍一下断路器的工作原理。一、断路器断路器(英文名称：circuit-breaker，circuit breaker)是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护。当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。二、断路器工作原理断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。当短路时，大电流(一般10至12倍)产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作(电流越大，动作时间越短) 。有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。以上就是关于断路器的各种内容介绍，大家现在了解断路器是什么了吗?断路器主要的作用是为了切断负荷电流的，当电路出现负荷的时候，断路器就可以直接将它切断，防止事故变得更严重。断路器属于安全装置的一种，常用的电压是比较低的，一般在高压线路上安装。断路器也被称之为自动空气开关，是一种比较常见的隔断电路的安全开关装置。
